Тумба — одна з тих меблів, які найлегше зробити самому, якщо розібратися з розрахунками один раз і зрозуміти логіку. Ніяких складних формул тут немає, головне — не переплутати послідовність дій і врахувати товщину матеріалу на кожному стику. Помилка в 16 мм (стандартна товщина ДСП) на кожній деталі — і тумба або не влізе туди, куди планувалась, або дверцята будуть кривитися.
З чого починати розрахунок
Перше, що треба визначити — загальні габарити майбутньої тумби: висота, ширина, глибина. Ці цифри беруться або з інтер’єру (скільки місця є під ТБ-тумбу, наприклад), або зі стандартів ергономіки, якщо мова про тумбу в передпокій чи ванну.
Типові розміри для орієнтиру:
- тумба під телевізор — висота 400-500 мм, глибина 400-450 мм, ширина довільна, часто 800-1200 мм;
- тумба в передпокій — висота 800-850 мм, глибина 300-350 мм;
- тумба під раковину — висота підбирається під саму раковину, зазвичай 800-850 мм від підлоги.
Коли габарити відомі, починається найцікавіше — розбивка на окремі деталі з урахуванням товщини матеріалу.

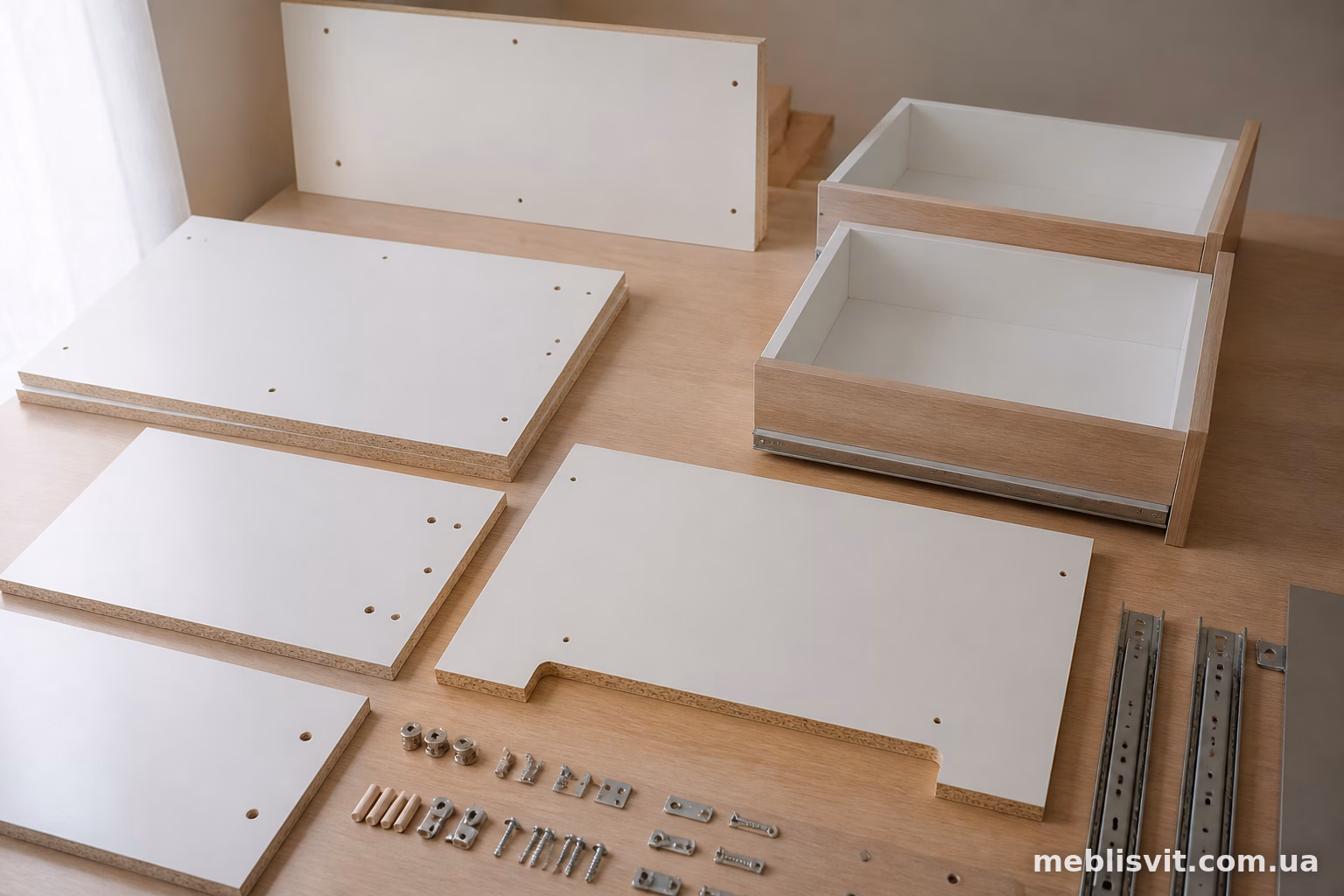

Товщина ДСП і чому вона все ламає
Найпоширеніша товщина ДСП для корпусних меблів — 16 мм і 18 мм. Рідше зустрічається 22 мм для стільниць чи навантажених полиць. Ось тут і починаються нюанси, які плутають новачків.
Уявіть тумбу шириною 800 мм із двома боковинами. Якщо боковини кріпляться “в торець” (стандартна корпусна збірка), то внутрішня ширина корпусу зменшується на подвійну товщину ДСП. Тобто дно, верхня кришка, полиці — усі горизонтальні деталі будуть коротші за загальну ширину на 32 мм (2 × 16 мм), а не на 800 мм рівно.
Це базове правило, яке варто запам’ятати назавжди: зовнішній розмір мінус товщина деталей, які “врізаються” збоку.
Розрахунок боковин
Боковини — це вертикальні деталі, які визначають висоту і глибину тумби. Тут все просто:
- висота боковини = загальна висота тумби мінус товщина цоколя або ніжок (якщо вони є окремо);
- глибина боковини = загальна глибина тумби мінус товщина задньої стінки (якщо стінка входить в паз, а не кріпиться внакладку).
Наприклад, тумба висотою 450 мм на ніжках 100 мм матиме боковини висотою 350 мм. Якщо ніжки прикручуються прямо до дна без окремого цоколя — тоді висота боковини дорівнює повній висоті тумби мінус товщина дна (та сама логіка з “врізанням”).
Глибина боковини часто дорівнює просто загальній глибині тумби мінус 10-16 мм, залежно від того, як планується задня стінка — врізана в паз чи прикручена ззовні на шурупи внакладку.

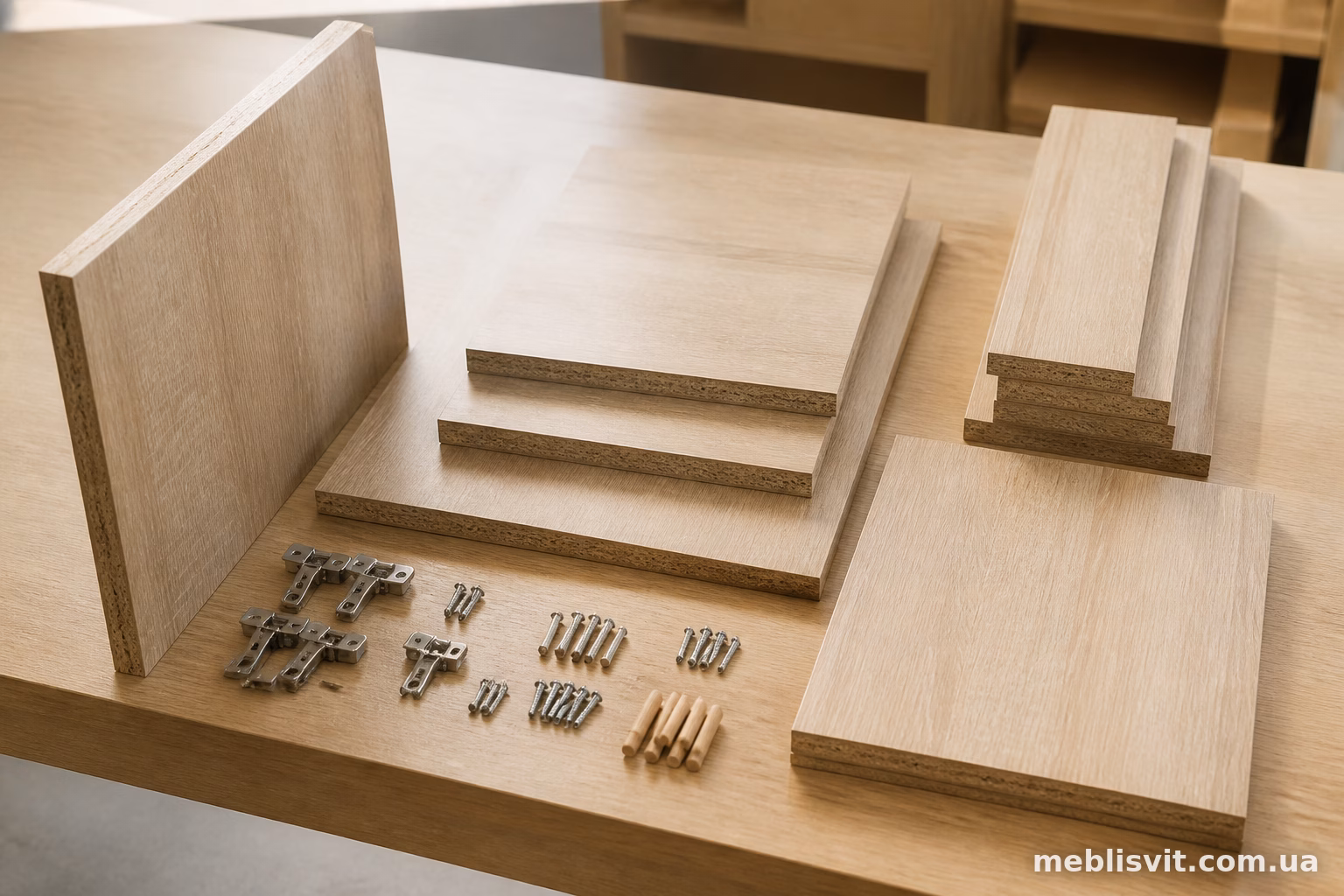

Дно і верхня кришка
Ці деталі — горизонтальні, і саме вони “сідають” між боковинами. Формула:
Ширина дна/кришки = загальна ширина тумби − 2 × товщина боковини
Якщо тумба 800 мм завширшки, а боковини по 16 мм — дно буде 800 − 32 = 768 мм.
Глибина дна зазвичай трохи менша за глибину боковин, щоб залишити місце під задню стінку. Якщо задня стінка ставиться в паз (фрезерований на відстані 8-10 мм від краю), глибина дна = глибина боковини мінус 8-10 мм. Якщо стінка кріпиться внакладку ззаду — глибина дна може дорівнювати глибині боковини повністю.
Задня стінка
Тут теж є варіанти, і від них залежать розрахунки.
Задня стінка з ДВП (найпоширеніший варіант, товщина 3-4 мм) зазвичай вставляється в паз або кріпиться на невеликих цвяшках по контуру. Її розмір розраховується так:
- ширина = ширина дна (тобто внутрішня ширина корпусу) + невеликий запас 2-3 мм на кожен бік, якщо кріплення внакладку, або точно по внутрішньому розміру, якщо в паз;
- висота = висота боковини мінус пази зверху і знизу (приблизно 10-15 мм сумарно, залежить від конструкції).
Якщо ж задня стінка теж з ДСП 16 мм (буває в тумбах під навантаженням, наприклад під акваріум чи важку апаратуру), розрахунок ведеться так само, як для дна — вона “врізається” між боковинами і зменшує внутрішній об’єм ще на свою товщину, якщо стоїть не в пазу, а притискається торцем.
Полиці
Полиці всередині тумби розраховуються за тим самим принципом, що дно і кришка — по внутрішній ширині корпусу. Але тут є один момент, який часто забувають: якщо полиця регульована і встановлюється на конфірматні втулки або поличкотримачі, її розмір роблять на 2-3 мм менший за внутрішню ширину, щоб полиця вільно виймалася і не заклинювала при зміні вологості повітря.
Глибина полиці зазвичай на 20-30 мм менша за глибину корпусу — це робиться для вентиляції та щоб полиця не впиралася в задню стінку.

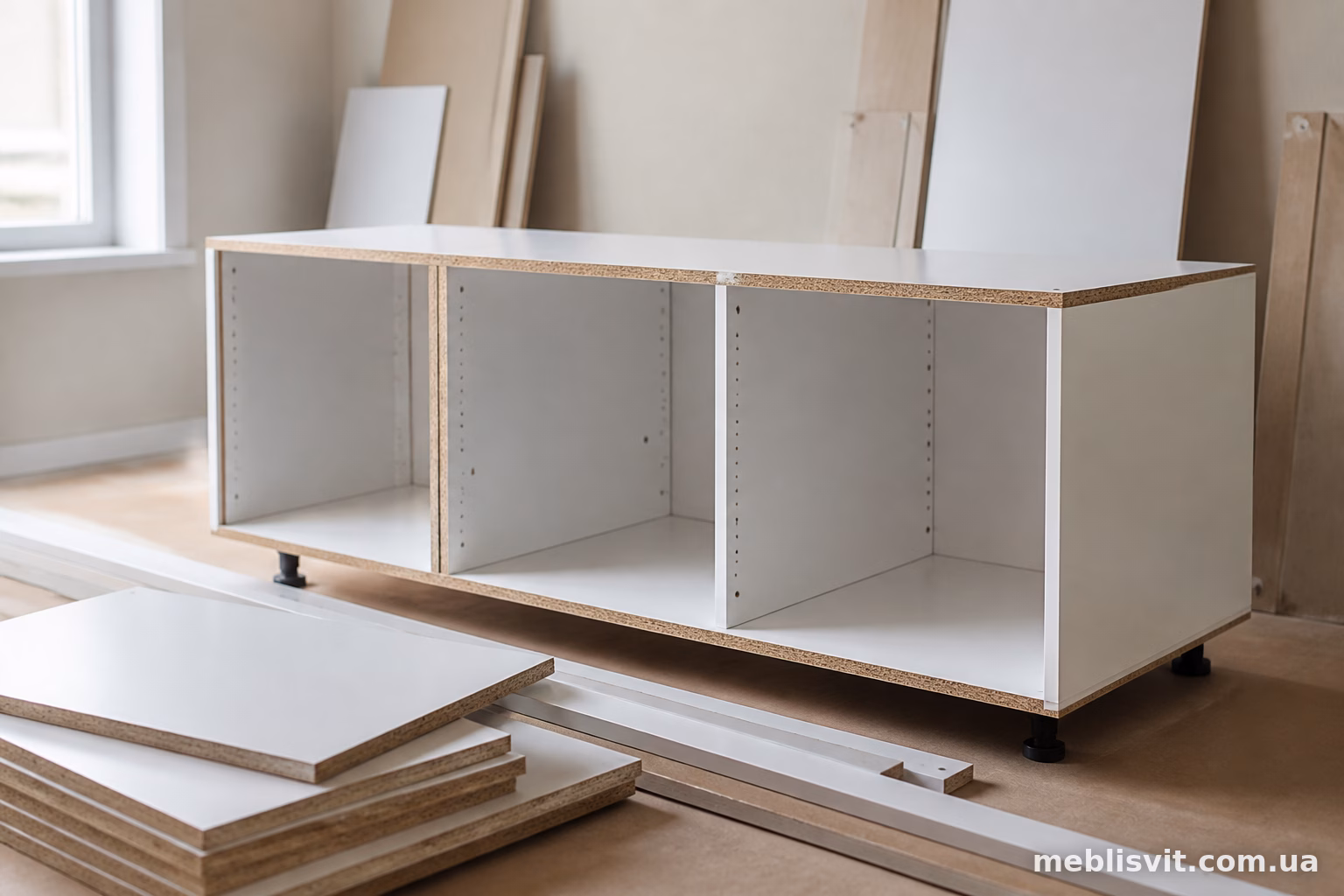

Дверцята і фасади
Фасади — окрема історія, бо тут розрахунок залежить від типу навісів і способу відкривання.
Для накладних фасадів (найпоширеніший варіант із завісами накладного типу) розмір дверцят розраховується з напуском на боковини і горизонтальні деталі. Стандартний напуск — 2 мм з кожного боку, де фасад перекриває торець корпусу.
Приклад: якщо висота отвору тумби 350 мм, а фасад накладний зверху і знизу, висота дверцят буде приблизно 350 + 2 (напуск зверху, якщо перекриває кришку) + 2 (напуск знизу) = 354 мм. Це приблизна цифра, оскільки залежить від того, накладний фасад чи вкладний (вкладний вставляється врівень і його розмір буде трохи менший за отвір, з зазором 2-3 мм для вільного відкривання).
Ширину дверцят при двох дверцятах на одну тумбу розраховують так: ширина отвору мінус зазор між дверцятами (зазвичай 2-3 мм), поділена навпіл на кожне дверцятко, плюс напуск на боковини з зовнішнього боку.
Ящики
Якщо тумба з висувними ящиками, тут додається ще один рівень розрахунків — під напрямні. Найпоширеніші зараз роликові чи кулькові напрямні шириною 45 мм на кожен бік (є і вужчі, 12-13 мм, для прихованих напрямних типу Blum чи GTV).
Ширина коробки ящика = внутрішня ширина корпусу мінус 2 × ширина напрямної мінус технологічний зазор (зазвичай 10-12 мм сумарно на вільний хід). Тобто якщо внутрішня ширина тумби 768 мм і напрямні шириною 12-13 мм кожна — ширина ящика вийде приблизно 768 − 26 − 10 = 732 мм, хоча краще завжди звірятися з інструкцією конкретного виробника напрямних, бо в різних систем різні вимоги до зазорів.
Кілька практичних порад наостанок
Коли всі деталі розраховані на папері, є сенс перевірити список ще раз — порахувати, скільки унікальних розмірів вийшло, і чи логічно вони узгоджуються між собою (наприклад, чи справді дно і задня стінка стикуються без зазору там, де це потрібно).
Також варто закладати невеликий запас 1-2 мм на деталі, які будуть кромкуватися — кромка “з’їдає” частку міліметра з кожного боку, і якщо різати деталь строго по розрахунку без запасу, після кромкування вона може стати трохи меншою за потрібне.
І ще один момент, який часто ігнорують новачки: перед тим як віддавати список у розкрій, краще накреслити тумбу хоча б схематично — навіть від руки на аркуші — і підписати кожну деталь з розмірами. Це допомагає одразу побачити, чи не переплутані ширина з глибиною, чи враховані всі товщини матеріалу на стиках.
Розрахунок деталей для тумби з ДСП — процес логічний і повторюваний: спочатку загальні габарити, потім боковини, потім горизонтальні деталі з урахуванням врізання, далі задня стінка, полиці, фасади й ящики. Якщо тримати в голові просте правило про товщину матеріалу на кожному стику — помилок буде мінімум, а готова тумба зійдеться так, як і планувалась на папері.
